厦门市安全标准化创建-气瓶安全管理

2014/12/1 16:26:54      点击:
气瓶安全管理基本知识

一、气瓶的定义:
气瓶是一种特殊的压力容器,主要参数包括:
1.正常环境温度-40至60℃;
2. 公称工作压力为1.0至30Mpa;
3. 公称容积为0.4L至3000L;
4. 盛装永久气体、液化气体或混合气体;
5. 无缝焊接气瓶 。
二、气瓶的安全特殊性
1.气瓶内装的压缩气体、液化气体的压力受温度的影响大,因此,设计要求以60℃时的瓶内压力作为设计压力;
2.由于气瓶直径小,无法进行内部检查,因此,对耐压试验要求高,试验压力要求为设计压力的1.5倍。

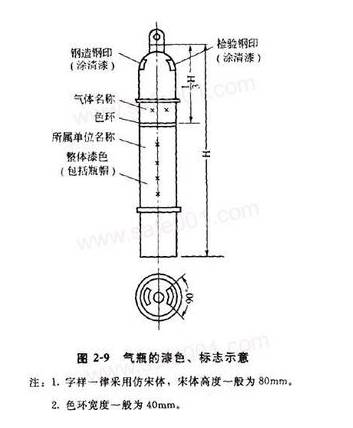

三、气瓶的标记
1.气瓶的钢印标记是识别气瓶的依据,钢印标记必须准确、清晰、完整,以永久标记的形式打印在瓶肩或不可拆卸附件上。
2.气瓶外表面涂敷的字样内容、色环数目和涂膜颜色按充装气体的特性作规定的组合,气瓶颜色是识别充装气体的标志。
常用介质的气瓶颜色标记

充装气体名称 瓶色 字样 字色 色环
乙炔 白 乙炔不可近火 大红
氢 淡绿 氢 大红 淡黄色单环
P=30,淡黄色双环
氧 淡(酞)兰 氧 黒 P=20,白色单环
P=30,白色双环
氮 黒 氮 淡黄
空气 黒 空气 白
二氧化碳 铝白 液二氧化碳 黒 P=20,黑色单环
氨 淡黄 液化氨 黒
氯 深绿 液化氯 白
氩 银灰 氩 深绿
液化石油气 棕 白 P=20,白色单环
P=30,白色双环
民用 银灰 液化石油气 大红


3、气瓶的颜色标记,各国都有各自的规定。熟悉外国的气瓶颜色标记,就成为气瓶工作者必备的基本知识。
日本气瓶
充装气体种类 气瓶颜色
氧气 黑
氢气 红
二氧化碳 绿
液氨 白
液氯 黄
其他气体 灰
苏联气瓶
共有黑、黄、灰、白、红、深绿、褐、天蓝、保护色、铝白、紫等11种颜色。
德国气体
德国气瓶的颜色,原则上是:氧气(天蓝),氮气(绿),乙炔(黄),可燃气体(棕),非可燃气体(灰)。
美国气瓶
氧气(绿),二氧化碳(灰),氧化氩氮(蓝),环丙烷(桔黄),氢气(棕),氮气(黑),空气(黄),混合气。六|、加拿大、荷兰、法国气瓶的颜色。
四、气瓶的分类
(一)按充装介质的性质分类
  1.永久气体气瓶
  永久气体(压缩气体)因其临界温度小于-10℃,常温下呈气态,所以称为永久气体,如氢、氧、氮、空气、煤气及氩、氦、氖、氪等。这类气瓶一般都以较高的压力充装气体,目的是增加气瓶的单位容积充气量,提高气瓶利用率和运输效率。常见的充装压力为15MPa,也有充装20~30MPa。
  2.液化气体气瓶
  液化气体气瓶充装时都以低温液态灌装。有些液化气体的临界温度较低,装入瓶内后受环境温度的影响而全部气化。有些液化气体的临界温度较高,装瓶后在瓶内始终保持气液平衡状态,因此,可分为高压液化气体和低压液化气体。
  (1)高压液化气体。临界温度大于或等于-10℃,且小于或等于70℃。常见的有乙烯、乙烷、二氧化碳、氧化亚氙、六氟化硫、氯化氢、三氟甲烷(F-13)、三氟甲烷(F-23)、六氟乙烷(F-116)、氟己烯等。常见的充装压力有15MPa和12.5MPa等。
  (2)低压液化气体。临界温度大于70℃。如溴化氢、硫化氢、氨、丙烷、丙烯、异丁烯、1,3-丁二烯、1-丁烯、环氧乙烷、液化石油气等。《气瓶安全监察规程》规定,液化气体气瓶的最高工作温度为60℃。低压液化气体在60℃时的饱和蒸气压都在10MPa以下,所以这类气体的充装压力都不高于10MPa。
  3.溶解气体气瓶
  是专门用于盛装乙炔的气瓶。由于乙炔气体极不稳定,故必须把它溶解在溶剂(常见的为丙酮)中。气瓶内装满多孔性材料,以吸收溶剂。乙炔瓶充装乙炔气,一般要求分两次进行,第一次充气后静置8h以上,再第二次充气。
(二)按制造方法分类
  1.钢制无缝气瓶
  是以钢坯为原料,经冲压拉伸制造或以无缝钢管为材料,经热旋压收口收底制造的钢瓶。瓶体材料为采用碱性平炉、电炉或吹氧碱性转炉冶炼的镇静钢,如优质碳钢、锰钢、铬钼钢或其它合金钢。用于盛装永久气体(压缩气体)和高压液化气体。
  2.钢制焊接气瓶
  是以钢板为原料,冲压卷焊制造的钢瓶。瓶体及受压元件材料为采用平炉、电炉或氧化转炉冶炼的镇静钢,材料要求有良好的冲压和焊接性能。这类气瓶用于盛装低压液化气体。
  3.缠绕玻璃纤维气瓶
  是以玻璃纤维加粘结剂缠绕或碳纤维制造的气瓶。一般有一个铝制内筒,其作用是保证气瓶的气密性,承压强度则依靠玻璃纤维缠绕的外筒,这类气瓶由于绝热性能好、重量轻、多用于盛装呼吸用压缩空气,供消防、毒区或缺氧区域作业人员随身背挎并配以面罩使用。一般容积较小(1~10L),充气压力多为15~30MPa。
(三)按公称工作压力分类
  气瓶按公称工作压力分为高压气瓶和低压气瓶。
  (1)高压气瓶,公称工作压力有:30、20、15、12.5、8MPa。
  (2)低压气瓶,公称工作压力有:5、3、2、1.6、1MPa。
